串聯諧振工頻耐壓試驗裝置結構組成和特性點介紹
發表日期 ： 2025/08/20 瀏覽次數 ：
在我們電力系統中， 工頻耐壓試驗是很重要且常見的試驗，其中串聯諧振工頻耐壓試驗裝置就是一款常見的工頻耐壓試驗裝置，那么這款儀器結構組成和特性點是怎樣的呢？今天小編主要給大家介紹一下。

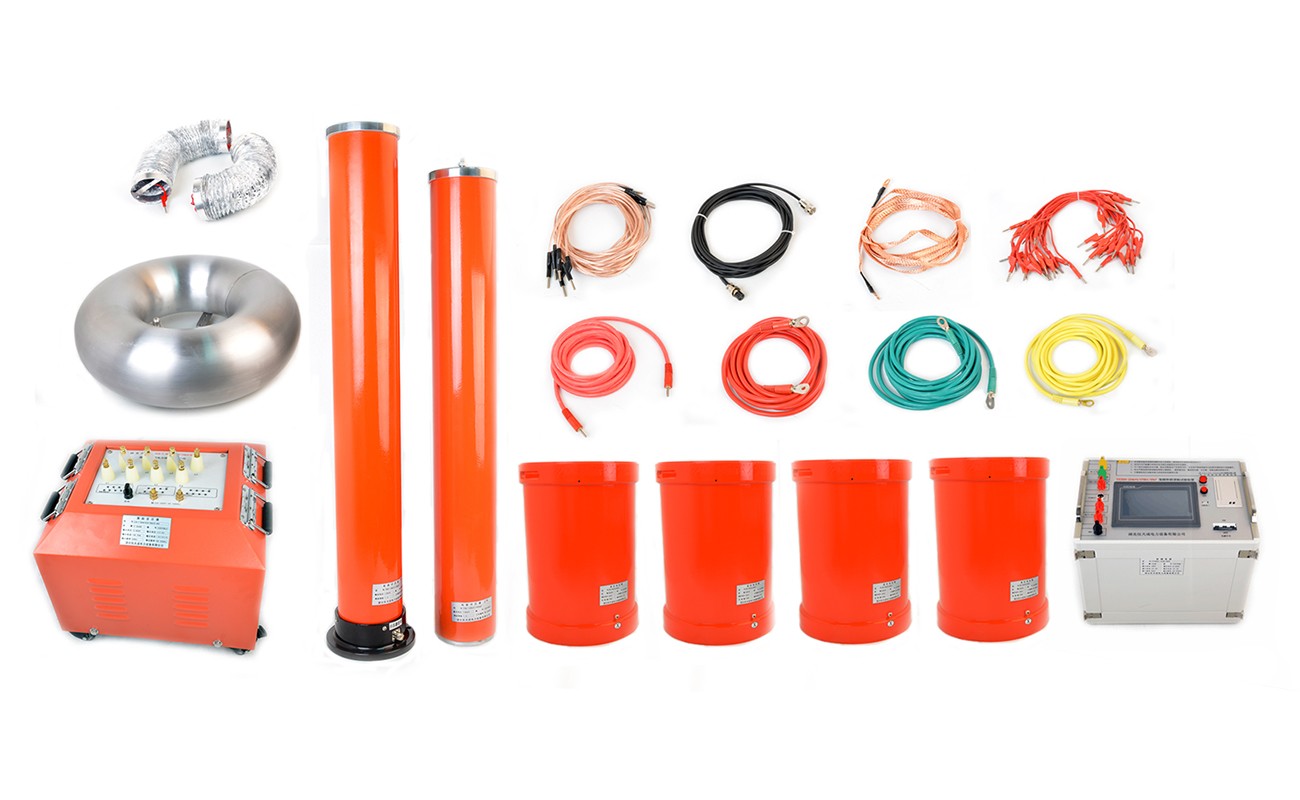

該串聯諧振工頻耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器及電容分壓器構成，特別適用于大容量、高電壓電容性試品的交接試驗與預防性試驗，能為各類電力設備的絕緣性能檢測提供可靠支持。其核心特性如下：
1.電源容量需求顯著降低：試驗過程中所需的電源功率僅為試驗容量的 1/Q，大幅減少了現場供電壓力，尤其適合電力系統現場試驗場景。
2.輕量化設計優勢突出：裝置整體體積小、重量輕，通常僅為普通試驗裝置的 1/3-1/5，極大簡化了運輸與現場布置流程，提升了作業便捷性。
3.波形質量優異且保護可靠：諧振電源的調頻及功率元件采用日本進口優質元器件，配合專門設計的諧振式濾波電路，可有效改善輸出電壓的波形畸變，確保波形正弦度良好，從根本上避免諧波峰值導致試品誤擊穿的問題。
4.操作靈活且適應性強：變頻電源具備完善的保護功能，運行穩定性高；支持全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）及半自動（自動調諧 + 手動升壓、手動調諧 + 自動升壓）等多種工作模式，可根據實際需求靈活切換，操作便捷；采用 220V 或 380V 單相電源供電，便于現場取電，適應不同作業環境。
5.配置靈活且擴展能力強：諧振電抗器采用多只組合設計，支持積木式串、并聯連接，能滿足不同試品的試驗參數要求，顯著提升了裝置的現場適用性。
6.智能化數據管理：配備大屏幕觸摸式 LED 液晶彩屏，支持外接鼠標操作，可直觀完成各項參數設置；試驗結果支持保存、打印、上傳及回查等功能，便于數據追溯與分析，提升試驗管理效率。
串聯諧振交流耐壓試驗裝置主要結構就是分上述幾部分了，其被廣泛用于電力、冶金、石油、化工等行業，是如今高電壓、電容被試品進行工頻耐壓試驗的常客。
