超低頻高壓發生器是什么樣的儀器
發表日期 ： 2025/07/30 瀏覽次數 ：
工頻絕緣耐壓試驗是電力試驗中常見的一項檢測內容，常見的工頻耐壓試驗裝置有：油浸式/充氣式/干式等試驗變壓器、串聯諧振等等，那么超低頻高壓發生器是什么樣的儀器？今天小編就給大家介紹一下這種類型的絕緣耐壓試驗裝置。
超低頻高壓發生器，本質上是工頻耐壓試驗的一種創新替代方案。我們知道，在對大型發電機、電纜等試品開展工頻耐壓試驗時，這些試品的絕緣層往往呈現出較大的電容量，這就需要配備大容量的試驗變壓器或諧振變壓器。而這類大型設備不僅體積笨重、造價高昂，在實際使用過程中也極為不便。為解決這一難題，電力部門創新性地采用了降低試驗頻率的方式。這一舉措有效降低了試驗電源所需的容量，不僅能達到與工頻耐壓試驗同等的等效性，還大幅縮小了設備的體積和重量，極大地提升了實用性。

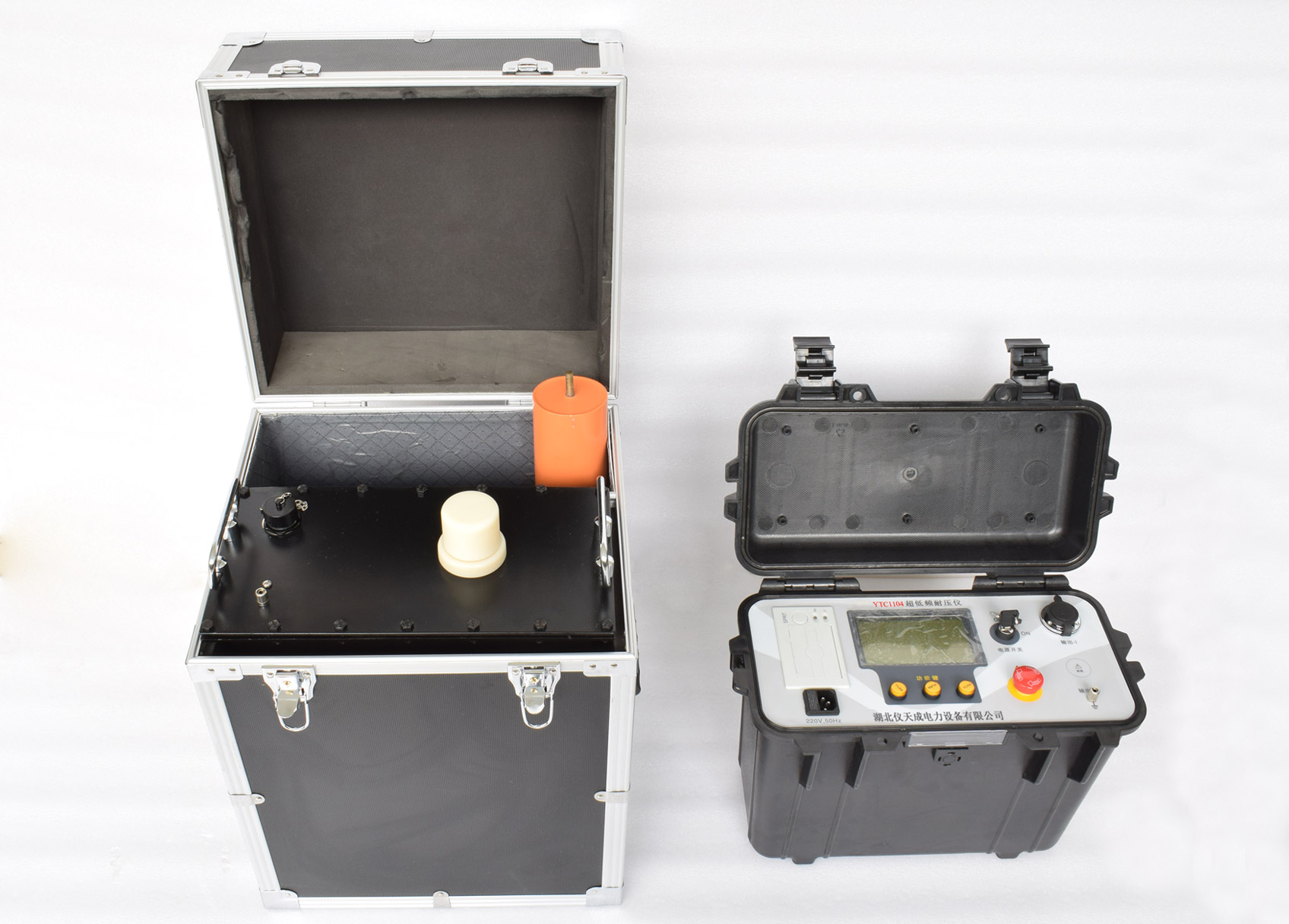

超低頻高壓發生器融合了現代數字變頻的先進技術，采用微機控制，實現了升壓、降壓、測量、保護等流程的完全自動化。同時，在自動升壓過程中，還支持人工干預，操作更為靈活。設備配備大屏幕液晶顯示器，能夠清晰直觀地展示相關信息，并且可以顯示輸出波形，搭配打印機可直接輸出試驗報告，為數據記錄和分析提供了便利。此外，該超低頻高壓發生器還具備以下突出特點：
1.電流、電壓、波形數據均直接通過高壓側采樣獲得，確保了數據的真實、準確。
2.過壓保護：當輸出超過設定的限壓值時，儀器會立即停機保護，動作時間小于 20ms。
3.過流保護：采用高低壓雙重保護設計。高壓側可按照設定值進行精確停機保護；低壓側當電流超過額定電流時，也會觸發停機保護，兩種保護的動作時間均小于 20ms。
4.高壓輸出保護電阻集成在升壓體內，無需在外部額外連接保護電阻，簡化了設備的連接和使用流程。
5.由于采用了高低壓閉環負反饋控制電路，有效避免了輸出的容升效應，保證了輸出的穩定性。
0.1HZ超低頻耐壓試驗裝置也是一種工頻耐壓試驗裝置，其體積重量輕巧，采用微機控制，升壓、降壓、測量、保護完全自動化，深受廣大電力試驗人員認可。
湖北儀天成電力設備有限公司
2025年7月30日
